一、概述：当防护需求遭遇速率挑战

当今电子设备正以前所未有的速度演进，USB4 v2.0以80Gbps的速率重新定义数据传输极限，HDMI 2.1支持48Gbps带宽实现8K视频流，PCIe 6.0更是突破128GT/s。这些高速接口在带来极致体验的同时，也将信号完整性推向了技术临界线。更棘手的是，Type-C、Thunderbolt等接口频繁热插拔的特性，使其暴露于严酷的静电放电（ESD）威胁之下——数千伏的瞬态电压可在纳秒级时间内击穿精密芯片。

传统的防护器件面临两难困境：结电容较大的TVS二极管虽能提供强劲能量泄放能力，但其数十皮法的寄生电容会形成低通滤波效应，导致高速信号眼图闭合、抖动劣化甚至通信失败。这直接催生了"低电容TVS"技术的普及，但电容的降低往往伴随防护能力的微妙变化。如何在皮法级电容精度与±30kV ESD防护等级之间找到黄金分割点，成为高速硬件设计的核心命题。

二、低电容的代价与益处：一枚硬币的两面

低电容带来的核心益处

1. 信号纯净度的质变保障
当TVS结电容控制在0.5pF以下时，对信号的影响从"干扰"降级为"微扰"。以HDMI 2.1为例，其12Gbps信号要求通道电容低于0.25pF。阿赛姆ESD0524V015T型号凭借0.05pF的超低电容，在24GHz频率下插入损耗小于-1.8dB，确保眼图裕度满足TMDS协议要求，避免像素错误与画面撕裂。

2. 传输速率的天花板突破
USB4.0双通道40Gbps设计将信号频率推至20GHz以上。此时每增加0.1pF电容，等效阻抗呈指数级下降。采用低电容TVS后，差分信号对的共模抑制比（CMRR）可提升15dB以上，为下一代80Gbps USB4 v2.0预留足够设计余量。

3. 系统级功耗优化
超低电容器件通常伴随更低漏电流。阿赛姆超薄封装TVS在0.05pF电容下漏电流小于0.05μA，对笔记本电脑等电池供电设备的续航贡献显著，较传统方案降低待机功耗约30%。

低电容需要付出的潜在代价

1. 钳位电压的隐性上升
半导体物理特性决定，在相同工艺下降低结电容往往需要牺牲部分掺杂浓度，这可能导致钳位电压略有升高。例如，0.05pF器件的钳位电压可能比1pF器件高5-8%。设计时必须精确计算VCLAMP ≤ 0.8 × VICmax（芯片耐压值）的安全边界，避免保护变为"误伤"。

2. 成本与供应链压力
亚皮法级电容控制依赖先进光刻工艺，器件成本较常规TVS高出20-50%。同时，车规级验证（如AEC-Q101）进一步推高筛选成本。阿赛姆通过本土化生产与pin-to-pin兼容设计，在保障±5%钳位电压精度的同时，将成本控制在国际品牌的70%水平。

三、权衡与设计：从参数选型到实战落地

步骤1：精准匹配接口速率与电容预算

根据协议要求划定电容红线：

• USB 3.2 Gen1（5Gbps）：电容需<0.8pF
• USB4.0（40Gbps）：电容应<0.3pF
• HDMI 2.1（12Gbps）：电容必须<0.25pF
• 10G以太网：电容需<0.15pF

阿赛姆型号实战推荐：

• USB 3.2/4.0接口：选用ESD5M020TR-5L，0.6pF电容配合SOT23-5L封装，支持±30kV接触放电，响应时间0.5ns内，已批量应用于旗舰智能手机Type-C端口
• HDMI 2.1接口：ESD0524V015T是四通道集成方案，0.05pF电容与0.3ns响应时间专为TMDS差分对设计，单颗器件保护全部数据通道
• 10G以太网：ESD3V6M030TR提供0.4pF电容与IEC61000-4-5浪涌防护能力，满足工业交换机严苛要求

步骤2：电气参数的三维验证法

钳位电压精准匹配：确保TVS在IPP下的钳位电压低于后端IC耐受值的80%。阿赛姆器件通过亚纳秒级响应将钳位电压精度控制在±5%以内，避免过压损坏。

响应时间零容忍：ESD脉冲上升沿仅0.7-1ns，TVS响应时间必须小于1ns。阿赛姆全系产品采用雪崩击穿工艺，导通时间稳定在0.3-0.5ns区间，快于绝大多数瞬态事件。

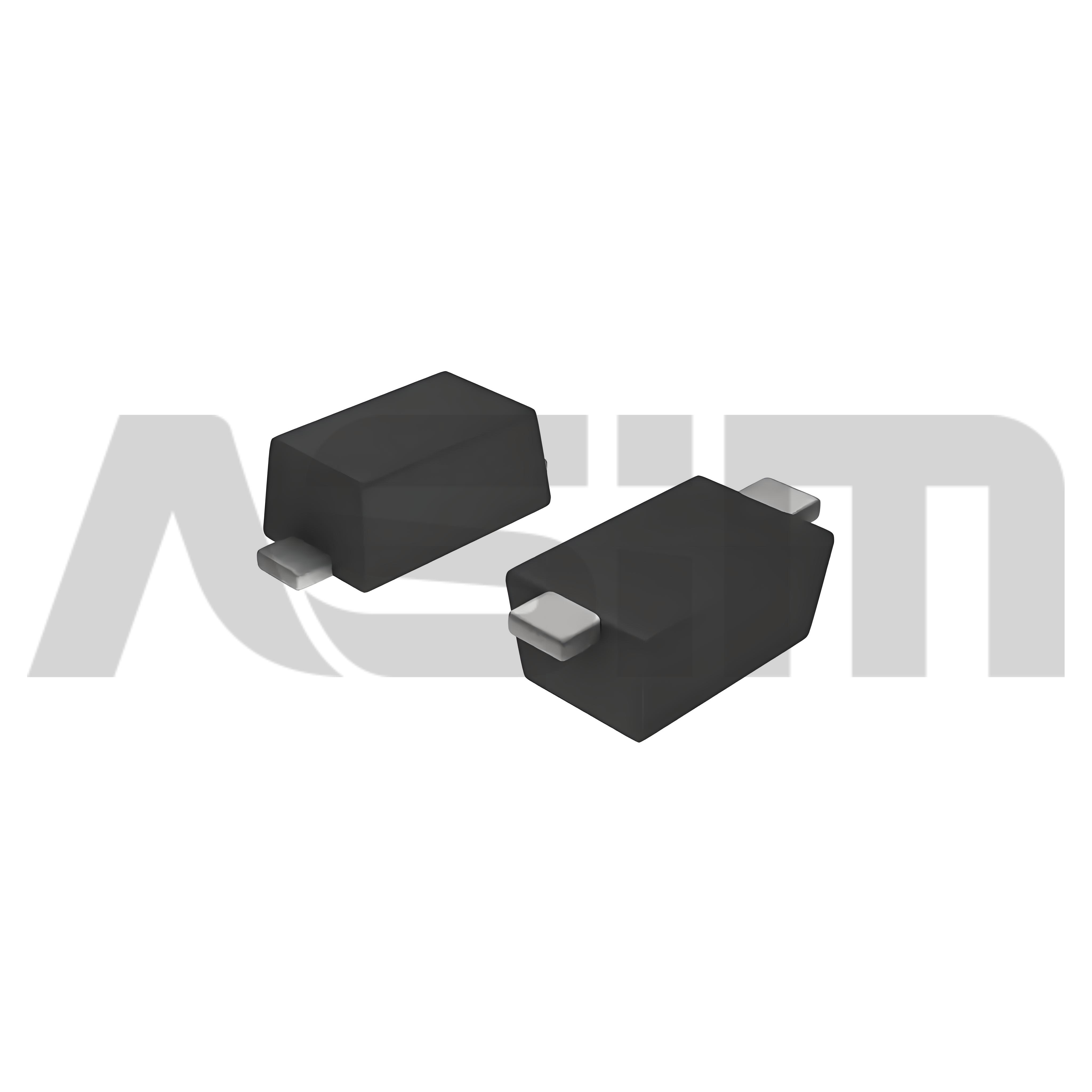

封装决定寄生参数：优选DFN0603（0.6×0.3mm）或SOD-923等超薄封装，将引线电感控制在0.1nH以下。阿赛姆0.4×0.2×0.1mm超薄封装在可穿戴设备中实现3D堆叠，较传统方案节省60% PCB面积。

步骤3：PCB布局的铁律执行

距离是生命线：ESD器件到接口端子的距离必须≤3mm。实测数据显示，每增加1mm路径，钳位电压上升约8%，防护效能下降15%。

地平面是能量池：使用实心铜地平面，禁止开槽或分割。地线长宽比控制在3:1以内（JESD625-A标准），确保泄放电流有最低阻抗回路。

差分对称是灵魂：高速差分对的两线TVS布局不对称度需<0.1mm。阿赛姆四通道阵列器件（如ESD0524V015T）采用集成化设计，从根源消除布局差异导致的共模噪声。

步骤4：系统化验证闭环

眼图测试：利用示波器眼图模板测试，验证加入TVS前后眼高、眼宽变化小于10%。阿赛姆建立眼图测试实验室，为客户提供器件级信号完整性报告。

ESD枪实测：按IEC61000-4-2标准进行±30kV空气放电与接触放电，测试系统功能稳定性。阿赛姆所有型号均通过Level 4认证，并在智能手表等量产项目中实现故障率归零。

温度循环验证：车规应用需通过-40℃~125℃温度循环与IPC-9701弯折测试。阿赛姆AEC-Q101系列在极端环境下电容值波动小于3%，确保全生命周期可靠性。

结语：从取舍到共赢

高速接口防护已不再是简单的"电容越小越好"或"防护越强越好"的二元对立，而是基于接口速率、芯片耐压、成本约束与量产可行性的系统级工程。阿赛姆电子通过超低结电容设计（≤0.05pF）、亚纳秒响应、±30kV ESD防护能力与AEC-Q101车规验证的融合，在USB4、HDMI 2.1、10G以太网等场景中实现了信号完整性与电气安全的共赢。选择经过实战验证的真实型号（如ESD5M020TR-5L、ESD0524V015T），配合严苛的PCB布局规则，方能让高速接口在静电威胁下"稳中求快、安全无忧"。
